SPANNLAGER HC 211 FK
22 FK
d|55|D|100|B|0|B mm|55,5|B1 mm|71,4|B5 mm|20,7|C mm|25|d3 mm|76,2|F mm|7|G mm|8|S mm|27,8

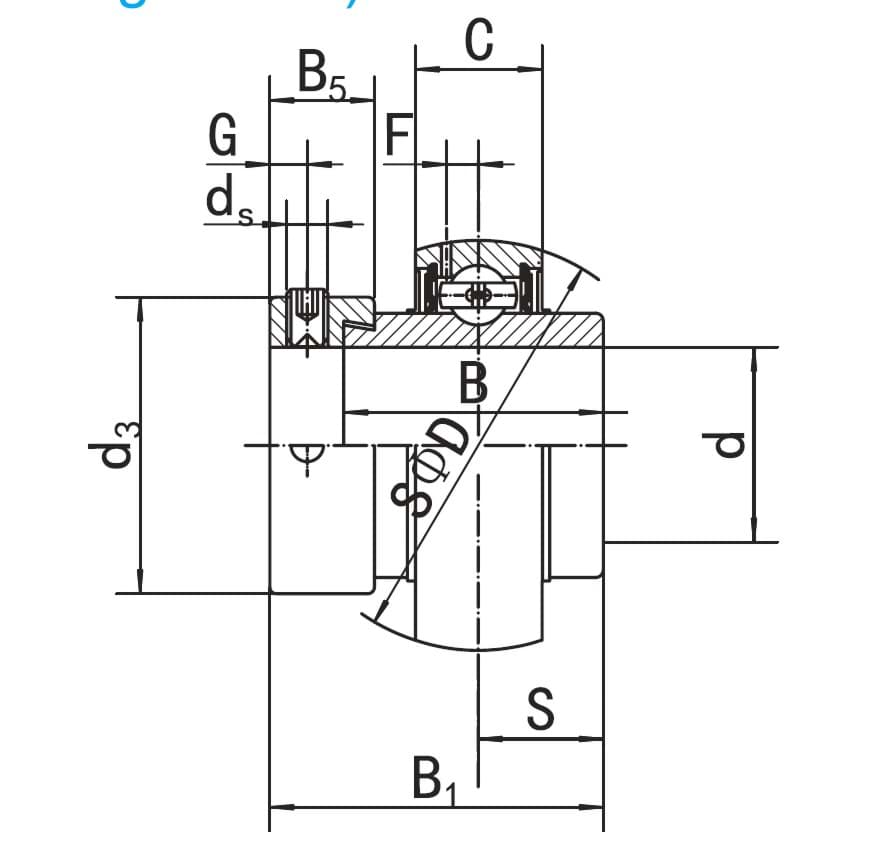

Spannlager HC 211
| | | mm |
| Innendurchmesser ( Welle) | d | 55 |
| Außen Durchmesser | D | 100 |
| Gesamtbreite | B1 | 71,40 |
| | B | 55,50 |
| Lager breite | C | 25 |
| | S | 27,80 |
| Gewinde | ds | M10x1 |
| | G | 8 |
| Exzenterring breite | B5 | 20,70 |
| Exzenterring Durchmesser | d3 | 76,20 |
